单路逻辑电平3.3V和5V转化最简方法

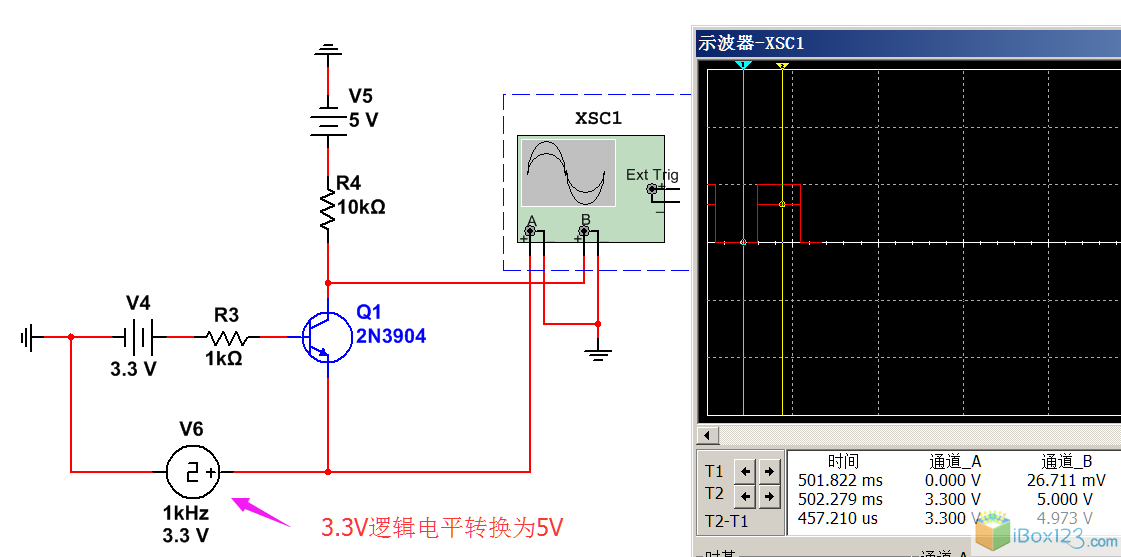

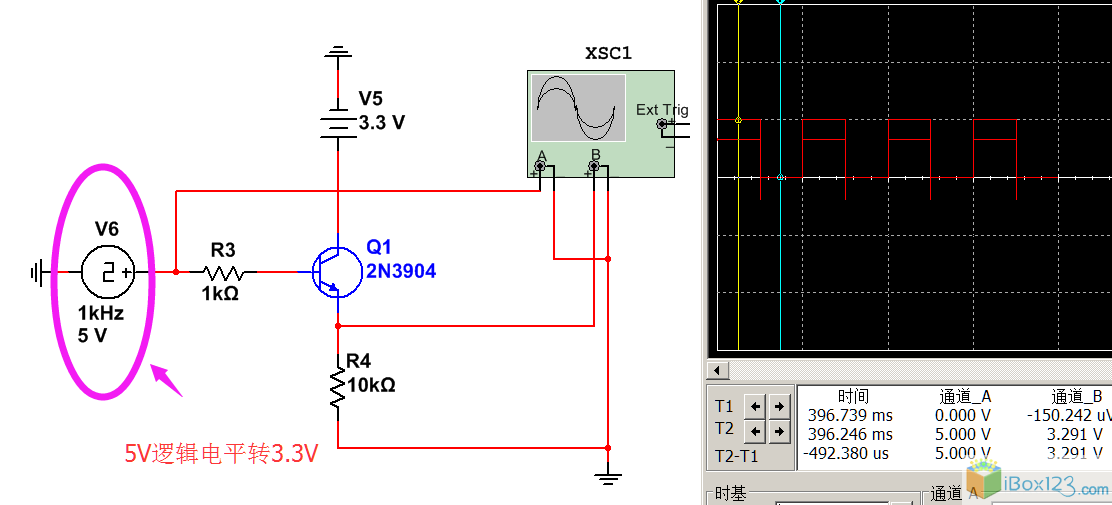

3.3V逻辑电平和5V电平之间的转换方法很多,可以按单路和多路划分,多路的情况可以使用74LS14,74LS04系列实现3.3V转换到5V,如果是5V转3.3V可以用74LVC14, 74LVC04等芯片,也可以用光耦隔离芯片TLP521之类,或者隔离芯片ADUMXXX系列,LM393比较器等方法,这些都是针对多路逻辑电平转换的情况,多路转换的情况下,电路体积无法压缩,所以直接用集成芯片省事还省面积,但是对单路电平转换的情况,采用74系列,反而占用PCB面积较大,且连线复杂,此时采用三极管+2个电阻很好的解决:

看上去是不是很简单?文无定法,根据实际情况灵活使用现有的转换方法能获得事半功倍的效果。
